Pansar PROFIBUS DP-kabel 1 par 22AWG

Zhejiang Chatnow New Material Technology Co., Ltd. är en av de ledande tillverkarna och leverantörerna av bepansrad profibus dp-kabel 1 par 22awg i Kina. Med riklig erfarenhet välkomnar vi dig varmt till grossistprodukter av hög kvalitet till konkurrenskraftiga priser från vår fabrik. Vi tar även emot skräddarsydda beställningar.

SWA Armored PROFIBUS DP-kabel är lämplig för industriella automationssystem som kräver tillförlitlighet

kommunikation och förbättrat mekaniskt skydd.

Typiska tillämpningar inkluderar:

• PROFIBUS DP automationsnätverk
• Industriella Ethernet-gränssnittsskåp
• Tillverkningsautomation
• Processkontrollsystem
• Kemiska och petrokemiska anläggningar
• Kraftproduktionsanläggningar
• Vatten- och avloppsreningsverk
• Stålverk
• Gruv- och tunnelinstallationer
• Järnvägens signalsystem
• Kabelrännor utomhus och underjordiska installationer
• Områden som utsätts för mekanisk påfrestning eller attack av gnagare

100M, 300M, 500M, 1000M, 500FT, 1000FT, Spole/trumma

Förpackningsfunktioner:

• Exportera-trätrumma
• Vattentät PE-omslag
• Tydliga kabelidentifieringsetiketter
• Anpassad utskrift tillgänglig

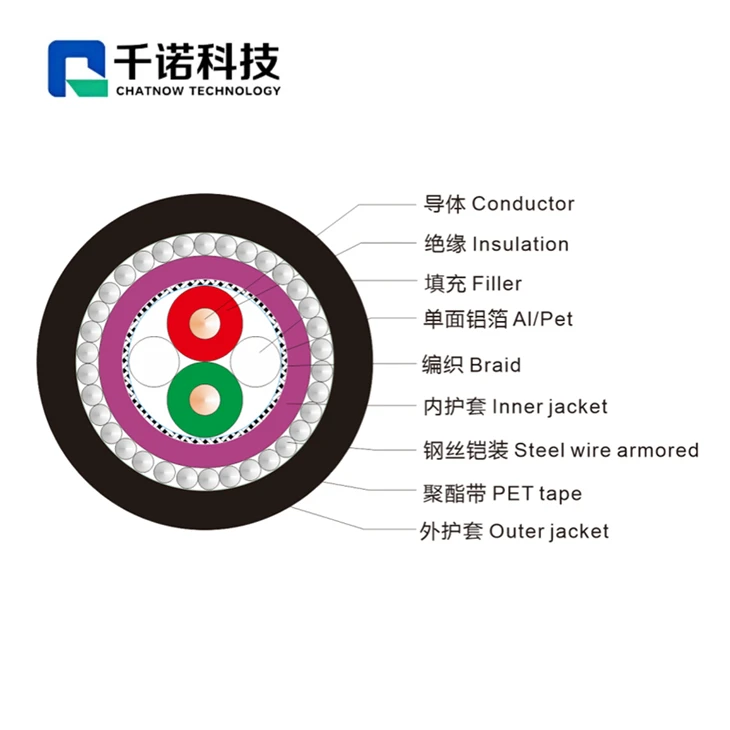

Strukturell design och signalfördelar

Solid bar kopparledare

• 1×2×22AWG ledare
• Stabil impedans
• Låg dämpning
• Utmärkt elektrisk ledningsförmåga

PE-isolering av hög-kvalitet

• Jämn isoleringstjocklek
• Låg dielektrisk förlust
• Stabila elektriska egenskaper

Aluminiumfoliesköld (Al/PET)

• 100% täckning
• Utmärkt EMI-dämpning
• Minskad elektromagnetisk störning

Flätad sköld i förtent koppar

• Ytterligare skärmskikt
• Förbättrad jordningsprestanda
• Överlägset EMC-skydd

Innerjacka

• Bibehåller kabelgeometri
• Skyddar sköldlager
• Förbättrar flexibiliteten

Steel Wire Armor (SWA)

• Hög draghållfasthet
• Krosmotstånd
• Slaghållfasthet
• Gnagarskydd

PET-tejp

• Säkrar pansarskiktet
• Förbättrar kabelns rundhet
• Ytterligare strukturell stabilitet

Ytterjacka

• Tillgängligt material:
• PVC
• LSZH
• PE
• PUR (valfritt)
• Drag:
• Oljebeständig
• UV-beständig
• Nötningsbeständig
• Fuktbeständig
• Flamskyddsmedel (valfritt)

Installations- och prestandaöverväganden

Rekommenderad installation

• Lämplig för fasta industriella installationer
• Idealisk för kabelrännor och ledningssystem
• Lämplig för installation under jord med rätt skydd
• Rekommenderas för utomhusapplikationer
• Utmärkt för områden som kräver extra mekaniskt skydd

Sköldjordning

För optimal EMC-prestanda, jorda skärmen på de rekommenderade punkterna enligt PROFIBUS DP-systemets design.

Kabeldragning

Undvik parallell installation med-högspänningskablar när det är möjligt. Håll rekommenderade separationsavstånd till

minimera elektromagnetiska störningar.

FAQ

Q1. Är denna kabel kompatibel med PROFIBUS DP-kommunikation?

A: Ja. Den är speciellt utformad för PROFIBUS DP-nätverk baserade på RS-485-kommunikation, vilket ger stabil

impedans och pålitlig signalöverföring.

Q2. Vilka fördelar ger Steel Wire Armor?

S: SWA-skiktet erbjuder utmärkt skydd mot klämning, mekanisk stöt, dragkrafter och gnagarskador,

vilket gör den idealisk för krävande industriella miljöer.

Q3. Kan den här kabeln installeras utomhus?

A: Ja. Med lämpliga yttermantelmaterial som PE eller UV-beständig PVC, fungerar den tillförlitligt i utomhusinstallationer.

Q4. Är denna kabel lämplig för installation under jord?

A: Ja. Ståltrådsbepansringen ger det mekaniska skydd som krävs för underjordisk kanal eller direkt nedgrävning

applikationer när de installeras enligt lokala föreskrifter.

F5. Varför använder kabeln både folieskärmning och flätad skärmning?

S: Aluminiumfolien ger 100 % skärmande täckning mot hög-frekvent störning, medan den förtennade kopparn

fläta förbättrar låg-avskärmningseffektivitet och jordningsprestanda. Tillsammans levererar de utmärkt

EMC-skydd.

F6. Kan du tillhandahålla skräddarsydda specifikationer?

A: Ja. Chatnow Technology stöder OEM och anpassad produktion, inklusive ledarstorlek, jackmaterial,

färg, tryck, förpackning, flamskyddsmedel-och andra speciella krav enligt kundens applikationer.
